Tubi corrugati in acciaio inossidabile o tubi in rame per linee del gas
Tubi corrugati in acciaio inossidabile per tubi del gas generalmente offre un'installazione più rapida e una migliore flessibilità attorno agli ostacoli rispetto al tubo di rame rigido, mentre il tubo di rame rimane una scelta familiare apprezzata per la sua lunga storia di installazione e i metodi di giunzione semplici. Nessuno dei due materiali è universalmente migliore e la scelta giusta dipende in larga misura dalla disposizione dell'edificio, dalla complessità del percorso e da come il sistema di tubazioni del gas deve muoversi attraverso pareti, pavimenti e spazi ristretti.
Entrambi i materiali hanno lo stesso scopo di base, trasportare il gas in modo sicuro da un punto di fornitura agli elettrodomestici, ma affrontano questo compito in modo molto diverso. I tubi corrugati si piegano manualmente attorno agli elementi del telaio e agli angoli, mentre i tubi in rame si basano su lunghezze tagliate unite insieme ad angoli fissi utilizzando appositi Raccordi per tubi del gas .
Di cosa è fatto il tubo corrugato in acciaio inossidabile

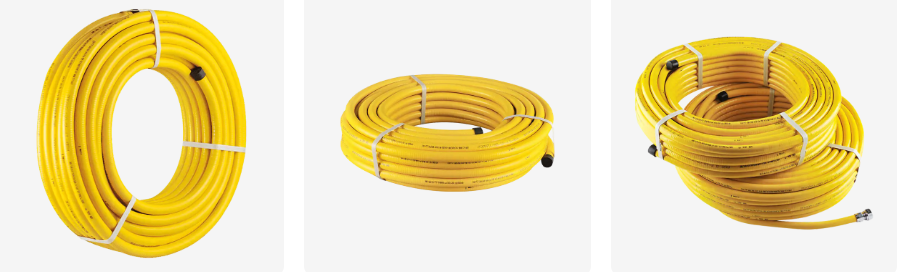

Il tubo corrugato in acciaio inossidabile, spesso abbreviato in CSST, è un tubo metallico flessibile formato con una parete increspata e ondulata anziché con una superficie liscia. Questa parete ondulata è ciò che conferisce al tubo la sua flessibilità, permettendogli di piegarsi ripetutamente senza attorcigliarsi o indebolirsi come farebbe un tubo a pareti lisce sotto lo stesso stress.
Strati di costruzione tipici
- Tubo centrale corrugato in acciaio inossidabile che trasporta il flusso di gas
- Rivestimento esterno protettivo, spesso giallo, che protegge il nucleo dall'abrasione
- Raccordi terminali aggraffati o uniti meccanicamente alle estremità del tubo
- Disposizioni di collegamento a massa o di messa a terra integrate nei punti di collegamento del raccordo
Il tubo di rame, al confronto, è un tubo rigido a parete liscia che richiede il taglio alla lunghezza esatta e l'unione con connessioni saldate, brasate o svasate ad ogni cambio di direzione, il che aumenta naturalmente il numero di giunti in un percorso tipico rispetto ai tubi flessibili.
Confronto affiancato delle proprietà principali
La tabella seguente allinea i due materiali nelle proprietà che contano di più quando si pianifica un'installazione di tubazioni del gas.
| Proprietà | Tubi corrugati in acciaio inossidabile | Tubo di rame |
|---|---|---|
| Flessibilità | Alto, si piega manualmente attorno agli ostacoli | Rigido, necessita di raccordi per cambi di direzione |
| Conteggio congiunto per corsa | Meno giunti su lunghe distanze | Più giunti in ogni punto di piega |
| Resistenza alla corrosione | Robusta struttura in acciaio inossidabile | Buono, anche se influenzato da determinate condizioni del suolo o dell'acqua |
| Metodo di installazione | Raccordi meccanici a crimpare o a compressione | Raccordi per saldatura, brasatura o svasatura |
| Instradamento attraverso l'inquadratura | Semplice, si infila facilmente nei fori praticati | Richiede misurazione e taglio precisi |
Differenze di tempo di installazione tra corse tipiche
La flessibilità si traduce direttamente in velocità di installazione, poiché meno giunti significano meno punti di connessione da preparare e testare. Il grafico a barre riportato di seguito riflette un modello generale del tempo di installazione relativo per le lunghezze di corsa comuni.
I percorsi lunghi con cambi di direzione multipli tendono a mostrare il divario temporale maggiore tra i due materiali, poiché ogni curva in un percorso in rame aggiunge un raccordo, un taglio e un giunto che deve essere controllato, mentre un percorso ondulato si flette semplicemente attorno allo stesso ostacolo.
Fattori di durabilità nel corso di un periodo di servizio pluriennale
Le prestazioni a lungo termine dipendono dal modo in cui ciascun materiale risponde alle vibrazioni, ai piccoli movimenti del terreno e ai ripetuti cicli di temperatura. Il grafico a colonne riportato di seguito delinea un modello generale di durabilità attraverso questi fattori di stress.
La struttura a parete flessibile dei tubi corrugati tende ad assorbire movimenti e vibrazioni minori più facilmente rispetto a un tubo rigido, motivo per cui CSST è diventata una scelta comune per i tubi corrugati in acciaio inossidabile per impianti di gas naturale in aree con maggiore movimento degli edifici o attività sismica.
Confronto delle prestazioni complessive tra fattori chiave
Riunere diversi fattori in un’unica visione aiuta a chiarire dove ogni materiale tende a portare. Il grafico radar riportato di seguito mette a confronto i tubi corrugati in acciaio inossidabile con i tubi in rame in base a cinque fattori comunemente ponderati.
I tubi corrugati generalmente determinano velocità di installazione, flessibilità e tolleranza alle vibrazioni, mentre i tubi in rame mantengono una posizione di lunga data sulla semplicità dei giunti per gli installatori che hanno più familiarità con le tradizionali connessioni saldate.
Raccordi utilizzati con tubi corrugati e tubi in rame
I raccordi per tubi del gas differiscono notevolmente tra i due sistemi. I tubi corrugati si collegano generalmente tramite raccordi meccanici che si piegano o comprimono attorno all'estremità del tubo, creando una tenuta senza calore o fiamme. I tubi in rame si basano su giunti saldati, collegamenti brasati o raccordi svasati, ciascuno dei quali richiede un'attenta preparazione della superficie e una tecnica precisa.
Tipi di raccordi comuni per materiale
- Raccordi a crimpare, comuni sui collegamenti terminali dei tubi corrugati
- Raccordi a compressione, utilizzati sia su tubi che su transizioni di tubi
- Raccordi svasati, comuni nei punti in cui il tubo di rame incontra i connettori degli elettrodomestici
- Giunti saldati o brasati, utilizzati lungo tratti di tubi rigidi in rame
- Raccordi di transizione, che uniscono tubi o tubazioni a diversi tipi di materiali
La scelta del raccordo deve corrispondere sia alle specifiche del tubo che alla condizione d'uso prevista, poiché un raccordo dimensionato correttamente per un diametro non garantirà una tenuta affidabile su un tubo o una tubazione di dimensioni non corrispondenti.
Considerazioni su dimensionamento e instradamento per ciascun materiale
La selezione del diametro dipende dalla richiesta di flusso di gas, dal carico dell'apparecchio e dalla lunghezza totale del percorso. I tubi corrugati in acciaio inossidabile sono comunemente disponibili in una gamma di dimensioni nominali adatte alle tubazioni del gas residenziali e commerciali leggere, mentre il dimensionamento dei tubi in rame segue un approccio simile basato sulla domanda utilizzando dimensioni nominali dei tubi standard.
Il comportamento del percorso è il punto in cui i due materiali divergono maggiormente. Un percorso ondulato può passare attraverso più elementi del telaio utilizzando una lunghezza continua con molti meno arresti, il che semplifica la pianificazione di tubi flessibili in acciaio inossidabile per progetti HVAC e di fornitura di gas in generale. Il percorso dei tubi in rame solitamente trae vantaggio dalla pianificazione anticipata dei punti di piegatura, poiché ogni cambio di direzione diventa una posizione di raccordo fissa una volta installato.
Dove ogni materiale è comunemente applicato
Entrambi i materiali sono presenti nelle tubazioni del gas residenziali e commerciali leggere, sebbene i modelli di utilizzo tendano a seguire il tipo di edificio e la complessità del percorso.
- Tubi corrugati per la distribuzione interna del gas in costruzioni residenziali a telaio
- Tubi corrugati per CSST per sistemi a propano in configurazioni di carburante supplementare
- Tubo in rame per tratti esposti dove si preferisce un aspetto finito rigido
- Tubo in rame per tratte più brevi con cambi di direzione minimi
- Tubi corrugati per progetti di ristrutturazione in cui l'accesso alla struttura è limitato
I team di progetto che si riforniscono tramite un fornitore affermato di tubi corrugati per gas spesso selezionano tubi appositamente per lavori di ristrutturazione, poiché l'inserimento di tubi flessibili attraverso le pareti esistenti evita la demolizione che normalmente richiederebbe un percorso rigido in rame.
Informazioni sulla tecnologia delle apparecchiature energetiche di Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. è impegnata nella ricerca, sviluppo, produzione e lavorazione di apparecchiature energetiche, lavorando su tubi metallici, condutture di gas naturale, raccordi idraulici, sanitari, valvole, prodotti in plastica e hardware. L'azienda si trova a Yuyao, Ningbo, Zhejiang, e copre un'area di 40 acri con un edificio industriale che si estende 30000 mq .
La capacità di produzione include 30 linee di produzione di saldatura e formatura insieme a linee ininterrotte di forni per la fusione dell'idrogeno solido e apparecchiature per prove sui materiali, supportano una produzione costante su linee di prodotti di tubi corrugati in acciaio inossidabile e raccordi per tubi. In qualità di fornitore di tubi corrugati in acciaio inossidabile per tubi del gas e azienda di raccordi per tubi del gas, Zhenlong collabora con un team di ricerca e sviluppo, progettazione e produzione che supporta programmi di tubi corrugati in acciaio inossidabile OEM e tubi corrugati personalizzati in acciaio inossidabile per partner in più regioni.
Domande frequenti
Si tratta di un tubo metallico flessibile con una parete scanalata, utilizzato per trasportare il gas attraverso un edificio con meno giunti rispetto al tubo rigido.
Viene utilizzato per la distribuzione del gas residenziale e commerciale leggero, instradando la fornitura da un contatore o collettore ai singoli apparecchi.
Sì, i tubi corrugati in acciaio inossidabile sono ampiamente utilizzati per la distribuzione del gas naturale negli edifici residenziali e commerciali leggeri.
Sì, i tubi corrugati vengono utilizzati anche negli impianti a propano, seguendo lo stesso approccio generale di instradamento e montaggio degli impianti di gas naturale.
I tubi installati correttamente sono progettati per un servizio a lungo termine, con la struttura in acciaio inossidabile che supporta un uso prolungato in condizioni normali.
Sì, il nucleo in acciaio inossidabile offre un'elevata resistenza alla corrosione rispetto a molti materiali per tubazioni tradizionali.
I tubi corrugati sono realizzati per gestire i tipici intervalli di pressione del gas residenziale e commerciale leggero entro le specifiche nominali.
I tubi sono disponibili in una gamma di diametri nominali dimensionati per soddisfare le diverse esigenze di flusso e i carichi degli apparecchi.
I raccordi meccanici a crimpare e a compressione sono il metodo di connessione più comune, sigillando il tubo senza saldatura o brasatura.
