Risposta rapida: come abbinare un connettore al tuo apparecchio a gas
Il giusto connettore per apparecchi a gas in acciaio inossidabile viene selezionato abbinando tre cose contemporaneamente: il diametro di ingresso dell'apparecchio, la distanza fisica tra l'apparecchio e la valvola di intercettazione e il tipo di filettatura del raccordo terminale richiesto dall'installazione locale. Per la maggior parte delle cucine a gas residenziali, a Diametro nominale 1/2 pollice tubo del gas corrugato in acciaio inossidabile con una lunghezza da 24 a 48 pollici copre i layout comuni della cucina. Gli essiccatori a gas utilizzano in genere lo stesso diametro di 1/2 pollice ma in una corsa più lunga di circa 48-60 pollici in modo che l'unità possa essere tirata in avanti per la pulizia. Gli scaldacqua a gas spesso richiedono un connettore da 3/8 di pollice o 1/2 di pollice a seconda dell'ingresso BTU dell'unità. Controllare la targhetta dati dell'apparecchio o il manuale di installazione per la dimensione di ingresso richiesta prima di ordinare un connettore è l'unico passaggio che evita la maggior parte delle discrepanze di dimensionamento.
Le sezioni seguenti illustrano la logica di dimensionamento, la qualità del materiale, le lunghezze standard, la struttura, le abitudini di installazione e una serie di domande frequenti raccolte da conversazioni di acquisto reali sui tubi corrugati in acciaio inossidabile per il collegamento degli apparecchi a gas.
Di cosa è fatto un connettore del gas corrugato in acciaio inossidabile
Il connettore per apparecchi a gas in acciaio inossidabile appartiene alla famiglia dei tubi flessibili metallici. Al centro si trova un tubo corrugato in acciaio inossidabile, formato con un modello di ondulazione anulare (a forma di anello) o a spirale, che è ciò che consente a un tubo metallico di piegarsi e flettersi senza rompersi. L'anima flessibile è generalmente avvolta in un rivestimento in PVC morbido estruso, ignifugo e resistente all'esposizione ai raggi ultravioletti, che protegge il metallo sottostante dall'abrasione, dal grasso della cucina e dall'usura generale dovuta alla manipolazione. I raccordi terminali filettati sono fissati su ciascun lato in modo che il connettore possa unire una linea del gas rigida o una valvola di intercettazione su un'estremità all'ingresso del gas dell'apparecchio sull'altra.
Vengono comunemente prodotti tubi corrugati in acciaio inossidabile per il collegamento degli apparecchi a gas Acciaio inossidabile di grado 304 o 304L , scelto per il suo equilibrio tra resistenza alla corrosione, saldabilità e prestazioni di invecchiamento a lungo termine rispetto all'acciaio al carbonio semplice. Poiché il tubo è corrugato anziché a pareti lisce, può assorbire piccole quantità di vibrazioni e dilatazione termica in corrispondenza del giunto, riducendo così lo stress sulle connessioni filettate durante il normale utilizzo, manutenzione o sostituzione dell'apparecchio.
A differenza dei tubi rigidi in ferro nero, una linea flessibile del gas in acciaio inossidabile non necessita di essere tagliata, filettata o piegata sul posto. Viene installato come un gruppo già pronto, motivo per cui i tubi del gas corrugati in acciaio inossidabile sono diventati la scelta comune per il collegamento di elettrodomestici che occasionalmente devono essere spostati per la pulizia o la manutenzione, come fornelli e asciugatrici.
All'interno del connettore: componenti principali e come si incastrano

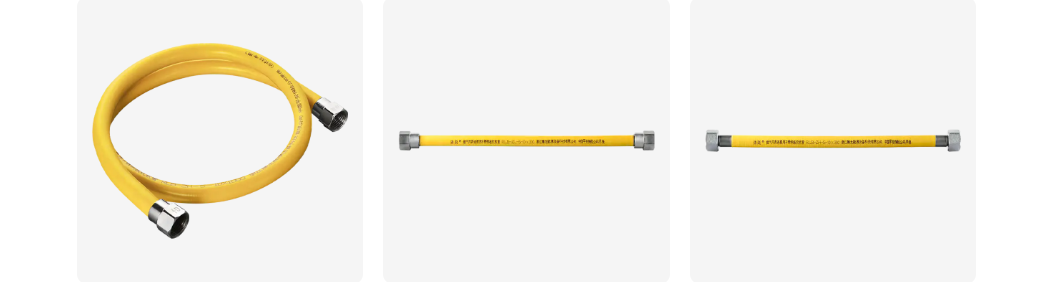

Il diagramma seguente mostra le parti principali di un tipico connettore per gas corrugato in acciaio inossidabile, con la guaina protettiva parzialmente mostrata in modo che il nucleo corrugato sottostante sia visibile.
- Dado del raccordo terminale - impegna la filettatura della valvola di intercettazione dell'apparecchio o del rubinetto del gas.
- Anima in tubo corrugato in acciaio inossidabile - il condotto portante pressione, corrugato per consentire la flessione senza attorcigliamenti.
- Giacca protettiva in PVC - protegge l'anima metallica dall'abrasione, dall'umidità, dal grasso e dall'esposizione ai raggi ultravioletti.
- Connettore filettato - filettatura maschio o femmina dimensionata per corrispondere allo standard idraulico regionale in uso.
- Rondella di tenuta - Forma una tenuta ermetica nel punto in cui il connettore incontra la valvola o la porta dell'apparecchio.
Fattori chiave da verificare prima di selezionare un connettore
Diametro e capacità di flusso del gas
Il diametro interno di un tubo flessibile del gas in acciaio inossidabile determina la quantità di gas che può attraversarlo al minuto. Un connettore sottodimensionato su un apparecchio con BTU elevato può limitare il flusso e influire sulle prestazioni del bruciatore, mentre un connettore sovradimensionato spreca semplicemente spazio di instradamento senza aggiungere vantaggi. La corrispondenza del diametro del connettore al raccordo di ingresso dell'apparecchio è il punto di partenza, non un ripensamento.
Lunghezza totale e distanza di percorso
Misurare la distanza effettiva dalla valvola di intercettazione all'ingresso dell'apparecchio, comprese eventuali curve attorno ai mobili o alle rientranze della parete, evita di ordinare un connettore troppo corto per essere raggiunto o così lungo da dover arrotolare il gioco in eccesso dietro l'apparecchio.
Tipo di raccordo terminale e filettatura standard
Le configurazioni più comuni sono i raccordi svasati, le filettature per tubo di ferro maschio (MIP) e per tubo di ferro femmina (FIP). La filettatura di uscita della valvola e la filettatura di ingresso dell'apparecchio non sempre corrispondono, quindi verificare entrambe le estremità prima dell'acquisto evita di dover procurarsi un adattatore in seguito.
Grado del materiale e spessore della parete
Un connettore del gas in acciaio inossidabile 304 è la linea di base comune per uso residenziale interno e commerciale leggero grazie alla sua resistenza alla corrosione negli ambienti tipici di cucine e locali tecnici. Lo spessore della parete influisce sia sulla flessibilità che sulla tolleranza alla pressione, quindi le installazioni commerciali più pesanti possono richiedere un tubo con pareti più spesse.
Valutazione della pressione di esercizio
Ogni connettore è valutato per una pressione di esercizio massima. I collegamenti degli apparecchi domestici a gas naturale e propano funzionano generalmente a bassa pressione, ma le apparecchiature da cucina commerciali o i collegamenti di regolatori più grandi possono funzionare a una pressione più elevata che richiede un connettore classificato di conseguenza.
Guida al dimensionamento dei connettori per tipo di apparecchio a gas
La tabella seguente riassume i diametri nominali tipici e gli intervalli di lunghezza riscontrati nei comuni apparecchi a gas domestici e commerciali leggeri. I requisiti effettivi devono essere sempre verificati rispetto al manuale specifico dell'apparecchio, poiché i valori di potenza variano a seconda dei modelli.
| Tipo di apparecchio | Diametro nominale tipico | Intervallo di lunghezza tipico | Raccordo terminale comune |
|---|---|---|---|
| Cucina a gas/piano cottura | 1/2 pollice | 24 - 48 pollici | Bagliore o MIP |
| Scaldabagno a gas | 3/8 - 1/2 pollice | 24 - 36 pollici | Bagliore |
| Essiccatore a gas | 1/2 pollice | 48 - 60 pollici | Bagliore o MIP |
| Contatore/regolatore del gas | 3/4 - 1 pollice | 12 - 24 pollici | MIP/FIP |
| Stufetta da parete/ambiente | 3/8 pollici | 18 - 36 pollici | Bagliore |
| Griglia esterna/riscaldamento da patio | 1/2 pollice | 36 - 60 pollici | Bagliore or quick connect |
Lunghezze Standard e Come Scegliere Quella Giusta
I tubi flessibili per gas corrugati in acciaio inossidabile sono comunemente forniti in una serie di lunghezze standard in modo che gli installatori possano scegliere la corrispondenza più simile anziché un ordine personalizzato per ogni lavoro. Un approccio pratico consiste nel misurare la distanza in linea retta dall'uscita della valvola all'ingresso dell'apparecchio, aggiungere una piccola tolleranza per una curvatura delicata anziché un angolo stretto e arrotondare per eccesso alla successiva lunghezza disponibile a magazzino. Lasciare il connettore leggermente allentato, anziché teso, consente di tirare in avanti l'apparecchio per la pulizia o la manutenzione senza sollecitare i raccordi terminali.
Generalmente è sconsigliato avvolgere un connettore lungo per recuperare il gioco inutilizzato. L'avvolgimento stretto ripetuto può indurire le ondulazioni nel corso degli anni di movimento dell'apparecchio, quindi scegliere una lunghezza che si adatti alla distanza di instradamento effettiva è preferibile all'acquisto di dimensioni sovradimensionate e all'avvolgimento in eccesso.
Acciaio inossidabile 304 rispetto ad altri materiali comuni per tubi
Un connettore per gas in acciaio inossidabile 304 è preferito per il lavoro con apparecchi a gas per interni, in gran parte a causa del suo contenuto di cromo e nichel, che forma un sottile strato di ossido passivo sulla superficie che resiste alle macchie e alla vaiolatura nell'aria tipica della cucina o del ripostiglio. Rispetto all'acciaio inossidabile 201, che sostituisce parte del nichel con il manganese per ridurre i costi, il grado 304 generalmente resiste meglio all'esposizione a lungo termine all'umidità e ai prodotti chimici delicati per la pulizia domestica. L'acciaio al carbonio galvanizzato, a volte visto in hardware più vecchio o di basso costo, si basa su un rivestimento di zinco che può usurarsi nel tempo, dopodiché l'acciaio sottostante diventa esposto alla corrosione.
Un tubo flessibile per gas in acciaio inossidabile di grado 304 o 304L tende inoltre a mantenere meglio la propria flessibilità attraverso ripetuti cicli di piegatura, poiché le ondulazioni sono meno soggette a incrudimento e fessurazioni rispetto ad alternative più sottili o di qualità inferiore.
| Proprietà | 304 inossidabile Steel | 201 inossidabile Steel | Zincato Steel |
|---|---|---|---|
| Resistenza alla corrosione | Più in alto | Moderato | Abbassarlo una volta usurato il rivestimento |
| Flessibilità Retention | Bene | Bene | Moderato |
| Tipico uso interno | Comune | Comune in budget lines | Meno comune oggi |
Resistenza alla corrosione e prestazioni a lungo termine in servizio
Il contenuto di cromo nell'acciaio inossidabile 304 e 304L forma una pellicola di ossido passivo autoriparante sulla superficie del tubo. Quando la superficie viene graffiata durante la movimentazione o l'installazione, la pellicola tende a riformarsi da sola data la normale esposizione all'aria, il che è uno dei motivi per cui i tubi corrugati in acciaio inossidabile per gli apparecchi a gas di collegamento continuano ad essere preferiti rispetto alle alternative semplici in acciaio al carbonio nelle cucine e nei locali tecnici dove umidità e spruzzi occasionali sono comuni.
Le prestazioni a lungo termine sono ancora influenzate dall'ambiente di installazione. Il contatto diretto prolungato con detergenti a base di cloro, aria salina vicino a proprietà costiere o accumuli di acqua stagnante attorno al connettore possono gradualmente danneggiare anche l'acciaio inossidabile nel corso degli anni. Mantenere il connettore lontano da zone soggette a schizzi di sostanze chimiche aggressive e garantire che l'area di installazione abbia una ventilazione ragionevole favorisce una maggiore durata.
Migliori pratiche di installazione e gestione
- Chiudere l'alimentazione del gas sulla valvola principale o sull'apparecchio prima di rimuovere un vecchio connettore.
- Ispezionare una nuova linea del gas flessibile in acciaio inossidabile per individuare attorcigliamenti, ammaccature o danni dovuti al trasporto prima di montarla.
- Evitare pieghe più strette del raggio di curvatura minimo del connettore, poiché pieghe nette possono indebolire le ondulazioni.
- Ruotare il dado terminale durante il serraggio anziché ruotare il corpo del tubo, in modo da evitare sollecitazioni sulle ondulazioni.
- Utilizzare una chiave di dimensioni adeguate ed evitare di serrare eccessivamente i giunti filettati oltre quanto necessario per una tenuta perfetta.
- Eseguire un controllo delle bolle di acqua e sapone su ogni giunto dopo l'installazione per verificare che non vi siano perdite prima di ripristinare il flusso di gas.
- Disporre il connettore lontano dai percorsi delle fiamme dei bruciatori, dalle aree di gocciolamento del forno e dai componenti in movimento dell'asciugatrice per evitare calore o usura meccanica.
Errori comuni da evitare nella scelta di un connettore
- Riutilizzare un vecchio connettore su un elettrodomestico appena installato invece di montarne uno nuovo, dimensionato per la nuova unità.
- Selezionare un diametro inferiore a quello richiesto per l'ingresso dell'apparecchio, il che può limitare il flusso di gas al bruciatore.
- Instradare il connettore attraverso la fessura della porta di un armadio o il percorso di un cassetto dove può essere pizzicato ripetutamente nel tempo.
- Ignorare il raggio di curvatura minimo indicato dal produttore quando si schiaccia il connettore in uno spazio ristretto dietro un apparecchio.
- Mescolare tipi di filettatura incompatibili con adattatori improvvisati invece di procurarsi un connettore con il raccordo terminale corretto.
- Evitando il controllo delle perdite post-installazione, che è un passaggio rapido che conferma che ogni giunto è adeguatamente sigillato.
Informazioni sulla tecnologia delle apparecchiature energetiche di Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. ricerca, produce ed elabora apparecchiature energetiche, con una gamma di prodotti che spazia da tubi metallici, componenti per gasdotti, raccordi idraulici, sanitari, valvole, prodotti in plastica e hardware. L'azienda opera da uno stabilimento a Yuyao, Ningbo, Zhejiang, che copre un'area di circa 40 acri con uno stabilimento di circa 30.000 metri quadrati.
La capacità produttiva comprende 30 linee di saldatura e formatura insieme a 2 linee ininterrotte di forni per la fusione dell'idrogeno solido, supportate da apparecchiature di prova come uno spettrometro a lettura diretta per l'analisi dei materiali metallici e un tester di tenuta del flusso utilizzato per controllare gli assemblaggi finiti prima che lascino la fabbrica. In qualità di produttore e fornitore di connettori per gas in acciaio inossidabile, l'azienda produce tubi corrugati in acciaio inossidabile per il collegamento di apparecchi a gas insieme ai relativi prodotti per tubi e raccordi in metallo, supportato da un team interno di ricerca, progettazione e produzione.
Lavorando come produttore di connettori per gas flessibili, Zhejiang Zhenlong Energy Equipment Technology continua a costruire rapporti di cooperazione con partner sia a livello nazionale che internazionale attorno a obiettivi di produzione condivisi.
Domande frequenti
Q1. Cos'è un connettore del gas in acciaio inossidabile?
Un tubo flessibile metallico che collega una valvola di alimentazione del gas all'ingresso di un apparecchio, costruito attorno a un nucleo di tubo corrugato in acciaio inossidabile 304 o 304L con una guaina protettiva in PVC e raccordi terminali filettati.
Q2. Cos'è un tubo del gas corrugato in acciaio inossidabile?
Il tubo metallico scanalato a forma di fisarmonica al centro del connettore. Le sue ondulazioni anulari o a spirale conferiscono flessibilità al tubo pur mantenendo la pressione del gas in modo sicuro lungo la sua lunghezza.
Q3. Cos'è un connettore flessibile per apparecchi a gas?
Qualsiasi connettore progettato per piegarsi e flettersi durante l'installazione e il movimento dell'apparecchio, a differenza dei tubi rigidi in ferro nero o rame. I connettori corrugati in acciaio inossidabile sono l'opzione flessibile più comune utilizzata negli ambienti interni.
Q4. A cosa servono i raccordi gas in acciaio inox?
Collegamento di una linea fissa del gas o di una valvola di intercettazione ad apparecchi a gas domestici e commerciali, consentendo un piccolo movimento per la pulizia, la manutenzione o la sostituzione dell'apparecchio.
Q5. Quali apparecchi utilizzano connettori per il gas?
Fornelli e piani cottura a gas, forni, scaldabagni senza serbatoio e ad accumulo, asciugatrici, stufe a parete o per ambienti, caminetti a gas, contatori e attrezzature per cucinare all'aperto come griglie e stufe per esterni.
Q6. Qual è la differenza tra un tubo del gas e un connettore del gas?
I due termini spesso descrivono lo stesso prodotto. Il connettore si riferisce solitamente al gruppo fisso e conforme alla normativa che collega un apparecchio a una valvola di intercettazione, mentre il tubo flessibile può talvolta descrivere un tubo flessibile più generale.
D7. Di quale dimensione il connettore del gas mi serve?
La dimensione corretta dipende dal diametro del raccordo di ingresso dell'apparecchio, dalla sua richiesta di BTU e dalla distanza fisica dalla valvola di intercettazione. La targhetta dell'apparecchio o il manuale di installazione sono il luogo più affidabile in cui effettuare il controllo.
Q8. Che dimensioni del connettore del gas viene utilizzato per una stufa a gas?
La maggior parte dei fornelli a gas e dei piani cottura residenziali utilizzano un connettore con diametro nominale di 1/2 pollice, in genere lungo tra 24 e 48 pollici, sebbene alcuni modelli potrebbero richiedere dimensioni diverse come indicato nel manuale.
D9. Che dimensioni del connettore del gas viene utilizzato per un'asciugatrice a gas?
Gli essiccatori a gas utilizzano comunemente anche un connettore con diametro nominale di 1/2 pollice, solitamente di una lunghezza maggiore di circa 48-60 pollici in modo che l'asciugatrice possa essere estratta per l'accesso e la pulizia del raccoglitore di lanugine.
