Tubo corrugato in acciaio inossidabile (CSST) è oggi uno dei modi più comuni per fornire gas naturale all'interno di edifici residenziali e commerciali. Ma la sicurezza del CSST non è decisa da un singolo risultato di test o certificato. In pratica, un sistema CSST sicuro è la combinazione di quattro cose: la resistenza alla corrosione e la durata alla fatica dell'acciaio inossidabile stesso, la precisione del processo di ondulazione, la qualità dei raccordi e delle valvole installati su ciascuna estremità e il collegamento elettrico e la protezione meccanica applicata durante l'installazione. Se uno qualsiasi di questi collegamenti è debole, l’intera linea del gas diventa un rischio, non importa quanto sia bello il tubo all’esterno.
Cosa copre effettivamente la sicurezza CSST
CSST è un tubo continuo e flessibile in acciaio inossidabile con profilo a parete ondulato. Ha sostituito i tubi rigidi in ferro nero in molte applicazioni perché è più veloce da instradare, ha meno giunti e può assorbire gli assestamenti degli edifici e i movimenti sismici meglio dei tubi rigidi. Meno giunti significano meno potenziali punti di perdita, che è l'argomento fondamentale della sicurezza per CSST.
Tuttavia, il discorso sulla sicurezza raramente si ferma ai tubi stessi. Un'installazione CSST completa comprende connettori, valvole a sfera, raccordi a T, scatole a muro, manicotti protettivi e conduttore di collegamento. Le revisioni degli incidenti del settore mostrano ripetutamente che la maggior parte delle perdite di gas si verificano nelle connessioni terminali, non nel lungo periodo del tubo corrugato. Ecco perché a Il sistema CSST sicuro deve essere valutato come un insieme completo , dal contatore gas o collettore all'ingresso dell'apparecchio.
Perché la pipa da sola non basta
Talvolta i prescrittori si concentrano solo sulla qualità dell'acciaio inossidabile e sullo spessore delle pareti, per poi presupporre che l'intero sistema sia sicuro. Ma il tubo è affidabile tanto quanto lo sono le sue terminazioni. Un raccordo non corrispondente, un dado serrato eccessivamente, una piegatura non protetta o l'assenza di collegamento elettrico possono vanificare i vantaggi materiali dell'acciaio inossidabile 304. Quando pianifichi un'installazione CSST, pensa dall'apparecchio al contrario: cosa toccherà il gas, cosa terrà insieme il giunto e come sarà protetta la linea nel punto in cui passa attraverso pareti o armadi.
Sicurezza a livello di materiale: grado di acciaio inossidabile, ondulazione e corrosione
La sicurezza di CSST inizia in cartiera. La maggior parte dei prodotti CSST di qualità sono realizzati in acciaio inossidabile austenitico 304, un grado con resistenza ben documentata alla corrosione generale, buona tenacità alle basse temperature e proprietà meccaniche stabili in un'ampia gamma di temperature di esercizio. Per le applicazioni con gas, 304 è il valore di riferimento; per ambienti costieri o industriali aggressivi, alcuni progetti passano al 316 o aggiungono uno strato esterno resistente alla corrosione.
Il profilo ondulato non è solo una caratteristica di flessibilità. Le ripetute ondulazioni anulari distribuiscono lo stress di flessione su un'area superficiale più ampia, attenuando l'impatto delle vibrazioni degli apparecchi a gas e prevenendo sollecitazioni localizzate in un singolo punto. Quando il passo e la profondità della ondulazione vengono prodotti in modo coerente, il tubo presenta anche un comportamento a fatica prevedibile per molti anni di cicli di pressione. La nostra revisione tecnica di come il design ondulato riduce il rischio di perdite spiega perché la geometria è importante tanto quanto la metallurgia.
Il grafico sopra riflette un modello comune dei rapporti sui guasti sul campo: i rischi a più alta energia, come gli archi indotti dai fulmini in un sistema non legato, rappresentano la minaccia maggiore, mentre il materiale di base in acciaio inossidabile raramente è la causa principale del guasto. I livelli di rischio effettivi dipendono fortemente dall'ambiente di installazione.
Considerazioni sulla corrosione nelle installazioni reali
L'acciaio inossidabile 304 può subire vaiolature o fessurazioni da tensocorrosione se esposto a cloruri a temperature elevate. L’aria salmastra della costa, i sali antigelo depositati in un garage o i prodotti chimici per la pulizia immagazzinati vicino alla linea del gas possono creare un microambiente ricco di cloruro. Per quelle situazioni, a Tubo del gas in acciaio inossidabile resistente alla corrosione con protezione in lega migliorata è una scelta più difendibile rispetto a un tubo standard rivestito in PVC giallo. Anche il percorso di produzione è importante: una superficie liscia derivante da un processo di formatura e ricottura pulito lascia meno siti in cui può iniziare la corrosione.

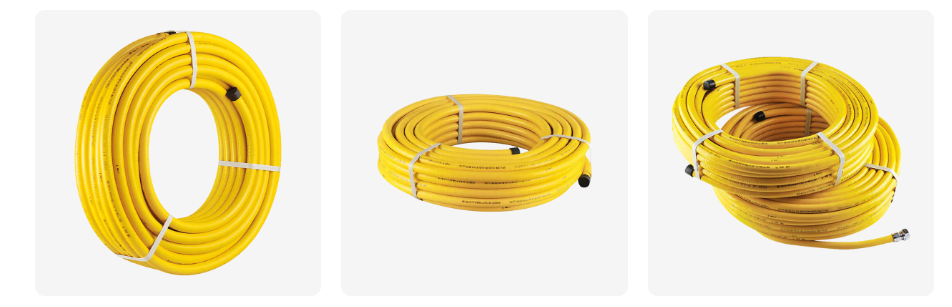

Tubo flessibile per gas corrugato in acciaio inossidabile all'ingrosso resistente alla corrosione ZLR-05 Supplie Zhejiang Zhenlong è un fornitore cinese all'ingrosso di tubi per gas corrugati in acciaio inossidabile ZLR-05 resistente alla corrosione e società OEM / ODM, The Sta ... Visualizza il prodotto → Se stai selezionando la tubazione primaria per un intero sistema di tubazioni del gas, cerca i certificati dei materiali verificati e la geometria della corrugazione uniforme. A Tubo del gas corrugato in acciaio inossidabile 304 con spessore della parete costante fornisce una linea di base prevedibile per la valutazione della pressione, le prestazioni di flessione e la durata a lungo termine.
Tubo per gas corrugato in acciaio inossidabile 304 all'ingrosso ZLR-02 Fornitori, Azienda Zhejiang Zhenlong è fornitore cinese di tubi per gas corrugati in acciaio inossidabile 304 ZLR-02 e società OEM / ODM, l'acciaio inossidabile 304 ... Visualizza il prodotto → Pericoli di installazione: incollaggio, flessione e protezione meccanica
Gli errori di installazione causano più incidenti di sicurezza CSST che difetti materiali. Il problema meglio documentato è il danno da fulmine. Se un sistema CSST non è collegato elettricamente, un fulmine nelle vicinanze può indurre una differenza di potenziale elettrico tra il tubo e il vicino metallo messo a terra. Questa differenza potenziale può creare un arco attraverso la sottile parete di acciaio inossidabile, producendo una perdita stenopeica. I codici nazionali, incluso NFPA 54 negli Stati Uniti, ora richiedono il collegamento per i sistemi CSST. Questo passaggio non è facoltativo, indipendentemente da quanto fosse comodo instradare il tubo.
La protezione meccanica è il secondo principale fattore di installazione. CSST può essere piegato a mano, ma solo entro il raggio di curvatura minimo indicato dal produttore. Piegature ripetute nello stesso punto, una piega vicino a un connettore o un contatto brusco con un perno metallico possono creare una concentrazione di stress che alla fine si rompe. Per le linee che passano attraverso pavimenti, pareti o armadi, si consiglia vivamente di utilizzare una custodia protettiva. Questo è esattamente il motivo per cui Il quadro elettrico da incasso a parete è diventato il nuovo standard di sicurezza per i tubi del gas domestici : fissa il tubo in un percorso definito, lo tiene lontano da spigoli vivi e offre agli installatori una superficie pulita per il collegamento della valvola.
Per installazioni nascoste, scegliere una scatola di protezione da parete interrata adeguatamente dimensionata. Un ben progettato scatola di commutazione interrata in acciaio inossidabile per tubo del gas domestico funge sia da protezione meccanica che da interfaccia strutturata per la valvola di intercettazione, in modo che il tubo flessibile non sopporti mai il peso della valvola o la sollecitazione del movimento della parete.
Scatola di commutazione a parete interrata in acciaio inossidabile all'ingrosso per tubi del gas domestico Fornitori, Co Zhejiang Zhenlong è una scatola di commutazione a parete interrata in acciaio inossidabile all'ingrosso in Cina per fornitori di tubi del gas domestico e società OEM / ODM, The Stainless ... Visualizza il prodotto → Raccordi e valvole: dove iniziano effettivamente le perdite
Quando installatori e proprietari di case descrivono una perdita CSST, il punto di guasto è quasi sempre in corrispondenza di una connessione filettata, di un dado di compressione o di un corpo di valvola, non nel mezzo di un tubo. Questa semplice osservazione spiega perché gli accessori non sono un ripensamento; costituiscono lo strato critico per la sicurezza dell'intero sistema di erogazione del gas.
Valvole a sfera con base solida isolano l'apparecchio per la manutenzione. I T distribuiscono il gas a più prese. Le scatole a muro portano la terminazione in una posizione controllata. Ogni componente deve avere una geometria di tenuta che corrisponda all'estremità del tubo corrugato e il tipo di filettatura deve corrispondere al codice del gas locale (ad esempio, NPT in Nord America o BSP in molti altri mercati). Quando il tubo, il connettore e la valvola provengono dallo stesso produttore, la compatibilità è documentata; mescolare marche su una linea del gas è un rischio di installazione comune ma evitabile.
Se il lavoro richiede una maggiore durata in una cucina o in un ambiente industriale, prenditi del tempo per esaminarlo come scegliere correttamente un tubo del gas in acciaio inossidabile rivestito in metallo prima di specificare l'assemblaggio. L'avvolgimento in metallo aggiunge resistenza all'abrasione e resistenza meccanica, ma modifica anche la rigidità alla flessione e il design del raccordo finale, quindi necessita di un'attenta valutazione.
Verifica della sicurezza in fabbrica: qualità e conformità della produzione
Un certificato su un sito web non è la stessa cosa di un sistema di produzione che produce costantemente tubi sicuri. Quando valuti un fornitore CSST, chiedi informazioni sull'analisi dei materiali, sul controllo del processo di saldatura e sul test di pressione finale. Questi sono i passi concreti che separano una fabbrica matura da un semplice importatore di tubi.
Zhejiang Zhenlong Energy Equipment Technology Co., LTD. è un produttore che segue questo percorso disciplinato. Con sede a Yuyao, Ningbo, l'azienda gestisce uno stabilimento di 40 acri con uno stabilimento di 30.000 metri quadrati, 30 linee di produzione di saldatura e formatura e due linee di produzione continue di forni a idrogeno a fusione solida. I materiali in entrata e in uscita vengono controllati con uno spettrometro a lettura diretta per la composizione del metallo e gli assemblaggi finiti vengono verificati con tester di tenuta del flusso. L'azienda è titolare della licenza di produzione di apparecchiature speciali per tubazioni in pressione della Repubblica popolare cinese, dispone di rapporti di certificazione CE tramite un centro di test nazionale ed è membro della China Urban Gas Association. Quelli non sono distintivi decorativi; sono la prova che i punti di controllo della tracciabilità dei materiali, della saldatura e delle prove di tenuta sono effettivamente presenti.
| Controlla l'oggetto | Perché è importante | Segnale "vai/non vai". |
|---|---|---|
| Grado di acciaio inossidabile e spessore della parete | Definisce la tolleranza alla corrosione e il rating di pressione | Il certificato del materiale corrisponde alla qualità ordinata |
| Uniformità dell'ondulazione | Le onde irregolari causano la concentrazione dello stress | Intonazione e profondità uniformi su tutta la lunghezza |
| Conduttore di collegamento installato | Previene la formazione di archi elettrici attraverso la parete indotti dai fulmini | Secondo NFPA 54/codice locale, la resistenza misurata è bassa |
| Raggio di curvatura rispettato | Le curve strette sgualciscono la corrugazione e riducono la durata a fatica | Nessuna piega, nessuna deformazione ovale in nessuna piega |
| Compatibilità di montaggio | Filettature o superfici di tenuta non corrispondenti causano perdite | Connettore e valvola appartengono alla stessa famiglia di sistemi |
| Prova di pressione dopo l'installazione | Conferma che l'intero gruppo è a tenuta di gas prima della manutenzione | La pressione di prova rimane per la durata richiesta |
Domande frequenti sulla sicurezza CSST
Il CSST deve essere vincolato?
SÌ. Un sistema CSST non legato è più vulnerabile agli archi indotti dai fulmini. Seguire NFPA 54 e il codice elettrico locale per collegare i tubi prima di metterli in servizio.
È possibile installare CSST all'esterno?
Solo se il prodotto riporta un'esplicita classificazione per esterni per l'esposizione ai raggi UV e alla corrosione. Il CSST standard rivestito in PVC giallo è generalmente destinato alle tubazioni del gas interne.
Qual è il raggio di curvatura minimo per CSST?
Dipende dal diametro del tubo e dalla struttura della parete. Seguire sempre il minimo indicato dal produttore; piegarsi oltre tale limite piegherà l'ondulazione.
Come posso verificare un prodotto certificato CSST?
Richiedi la licenza di produzione delle tubazioni in pressione, il rapporto sui test di terze parti ed eventuali certificazioni specifiche del mercato come CE. Se possibile, effettuare un controllo incrociato del numero del rapporto.
Quanto dura l'acciaio inossidabile 304 CSST?
In un ambiente interno asciutto con un incollaggio adeguato, si prevede normalmente che 304 CSST duri diversi decenni. L'esposizione al cloruro o danni meccanici ridurranno tale durata.
I raccordi sono importanti quanto il tubo stesso?
Statisticamente, la maggior parte delle perdite segnalate si verifica in corrispondenza delle terminazioni e delle valvole. Investi in raccordi abbinati dello stesso produttore e serrali secondo le specifiche.
